電池組電壓監測與診斷維護：Cell Log 與 Log View

標準的"業外解決方案"。


    絕大多數的電動機車電池組，裡面最多就是搭配一組保護板，除此之外，沒有任何介面可以得知其他關於電池組當下的資訊。這款Cell Log是里柯在國外的大型遙控模型網站裡面所找到的，除能一次同時監測8顆電芯的電壓狀態外，其精確度可達小數後三位，並有多種顯示模式可供選用，最重要的是，Cell Log還可自行設定單顆電芯與整組電池組的過/欠壓警示值，並可在必要時自行校正，可在發現監測數值失準時自行調校修正讀數，這對一個監測器來說是非常重要的功能(不準確的監測器是還要監測什麼呢？)。

 Cell Log外觀


    Cell Log有兩種款式，8M款的是單純用作電壓監測、 8S款則還有記錄的功能，可用於記錄下電池在充放時的電壓變化，再透過隨附的USB傳輸線將資料傳送到電腦、配合Log View這套免費軟體進行判讀與分析。

    在要使用USB傳輸線將資料傳送至電腦之前，需安裝驅動程式，請上網搜尋"CP210x"的關鍵字即可找到，而Log View這套免費軟體，也是直接搜尋關鍵字就可輕易下載來使用。

先來簡單介紹一下Cell Log有哪些功能，里柯在這邊直接介紹功能更為齊備的8S可記錄款：

Cell Log上只有三顆按鈕，所有的功能都是靠這三顆按鈕來執行的。

接上電池組後首先會顯示每顆電芯的電壓值，顯示模式共有四種，這是里柯最偏好使用的"長條圖"，資訊一目瞭然。

數字顯示模式，單顆最小精度可達小數後三位。

綜合了總電壓值與電壓值差異的資訊，但精度縮一位數。

強調觀測電壓值差異的模式。

簡單介紹一些設定選項，這是選擇電池種類。

 設定觸發警示的選項。

 進去選項後可再細分。

設定最高與最低觸發警示的單芯電壓值、與最大電壓差異警示值。

設定最高與最低觸發警示的整組電壓值、與兩者之間最大電壓差異警示值。









再來介紹Log View這套免費軟體。安裝完成後直接點選程式，首先會要你先選擇語言：

預設是德語，但目前也只有德語與英語兩種語言可供選擇。

再來下面選擇連接阜，直接跳過也可以，進到程式裡再選擇即可。

選擇裝置，一樣可先跳過，等進到程式後再設定。

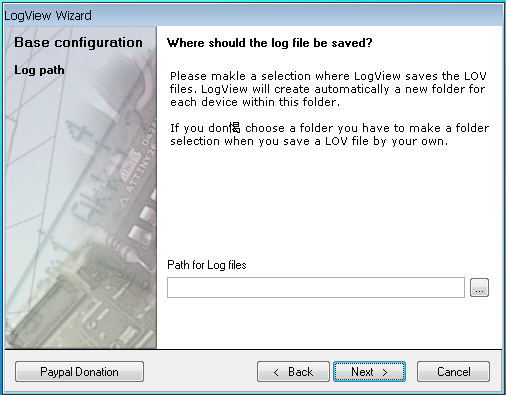

選擇紀錄檔的存放路徑，一樣可跳過。

選擇是否要開啟"自動儲存"與"自動備分"功能，使用預設值即可。

等待15秒觀看自由贊助勸說後即可進入主程式了。

進入主程式後，先設定裝置：

先到第二個"Reduce useable devices"書籤，把最常使用的裝置從清單中勾選起來(紅框處)。

再到第一個"Settings"書籤，從剛剛所勾選的裝置清單當中選擇要使用的裝置，比如里柯使用的Cell Log。選擇後會出現裝置資訊與圖示，再從下方"Connection port"選單當中選擇連接阜(須先灌CP210x驅動程式)。

選擇好裝置後，主程式正中間下方的CON燈號會亮起，表示已有裝置連結。

 再從Cell Log上選擇欲傳輸到PC的記錄檔，按下"File Transmit"即開始傳送資料：

12

34

"File Empty"是把記錄資料清空，如要將整個資料夾刪除，則用"File Delete"這個選項。








檔案傳送完畢，Log View即自動繪製出圖形，如下範例：

 Log View的功能很多，但里柯目前也僅只摸索出其中的一點點而已，例如位在左列最常使用到的勾選圖形顯示，可選擇只顯示哪幾顆電芯的電壓圖形：

其他更多的功能，就待各位自行的摸索與發現了！

    使用Log View讀繪出Cell Log的資料能做什麼呢？我們現在都知道鐵鋰電池實在很金貴，而應用在大功率上的實際成效、包括使用壽命等，都還急欠龐大到足以供作參考依據的資料庫，所以在此之前，使用者只能自求多福，三不五時紀錄並觀察、比對電池芯的充放電電壓變化曲線，留意是否有異常的電芯、及早更換下來，以免影響到整組電池組的整體效能與使用壽命！
